一、产品概述

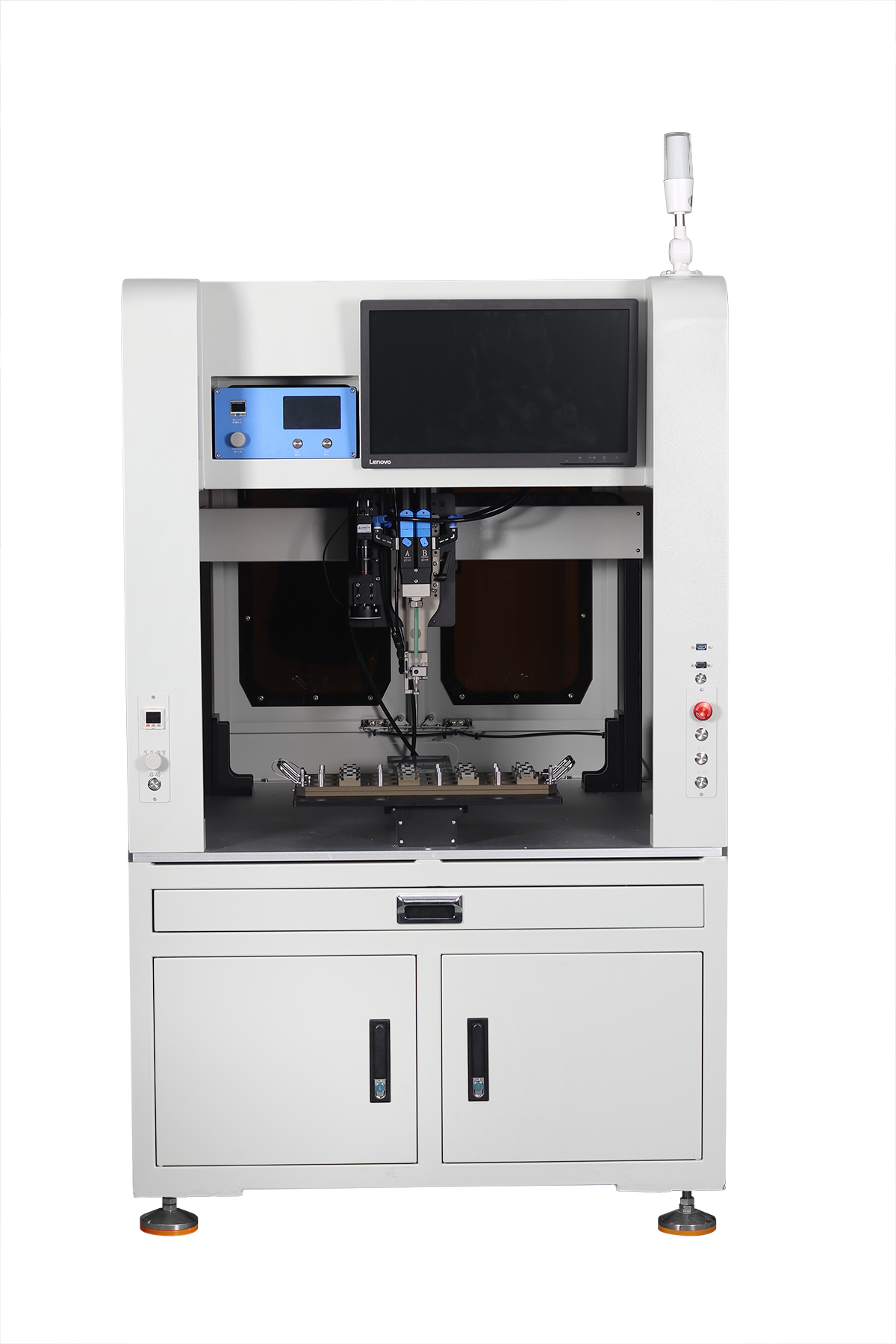

高精密单液螺杆阀点胶机是深圳市蓝海狮智造推出的高精度视觉螺杆阀点胶设备，采用工控机控制系统搭配 CCD 视觉定位，区别于普通压力式点胶机，依靠螺杆阀精密计量出胶，出胶流量稳定，不受胶水粘度波动影响。

传统精密点胶工艺痛点：针筒压力点胶会随液位变化出现胶量漂移；工件摆放偏差造成点胶偏移；普通皮带传动长期使用存在间隙，精度衰减，无法满足微小产品高精度涂胶需求。本机配备研磨丝杆传动结构，定位稳定，配合 CCD 视觉自动捕捉工件基准，自动纠偏，无需高精度治具，即可完成微小元器件精密点胶作业，提升良率，减少治具成本。

二、工作原理

设备由 CCD 视觉采集模块、工控主机、三轴研磨丝杆运动模组、单液螺杆阀计量单元组成。

工件放置工作台，CCD 相机拍摄工件轮廓基准；

系统自动识别工件位置偏差，自动补偿点胶轨迹；

工控机调用预设点胶程序，三轴研磨丝杆平台带动螺杆阀移动；

螺杆阀旋转计量，定量输出胶水，沿轨迹完成打点、画线、封边等精密涂胶；

支持程序存储、数据记录，可通过网口对接上位机，实现生产数据上传。

三、核心产品优势

1、CCD 视觉定位，自动纠偏，降低治具依赖

CCD 视觉定位编程，工件摆放轻微偏移可自动补偿轨迹，无需复杂精密定位治具，多品种产品快速换型，节省工装制作成本。

2、研磨丝杆传动，超高重复定位精度 ±0.01mm

三轴采用研磨丝杆传动，相比皮带传动间隙更小、刚性更强，长期量产精度保持稳定，满足微小型元器件、窄缝精密点胶场景。

3、单液螺杆阀定量出胶，胶量稳定

螺杆阀计量出料，出胶量由螺杆转速精准控制，高粘度胶水也可稳定供胶，胶点一致性好，有效改善胶量忽大忽小的不良问题。

4、工控机控制系统，扩展性强

工控机 + 电脑显示屏操作，支持复杂图形导入；配备 RS232、网口、IO 多路接口，方便对接 MES、产线上位系统，适配智能化车间。

5、负载能力强，适配多种点胶配件

平台最大负载 15kg，可加装加热、液位监测等模组，兼容多种高粘度单组份胶水，工艺拓展性强。

四、适用行业与应用场景

高精密单液螺杆阀点胶机适用于3C 电子、传感器、光学器件、新能源零部件、精密连接器、PCB 电路板行业。

典型工艺：微小元器件粘接、密封、芯片保护涂胶、窄缝封边、精密填充等高要求单液胶水点胶场景，适配导热胶、导电胶、UV 胶、单组份环氧等高粘度胶水。

五、售后服务与非标支持

深圳市蓝海狮智造作为自动化设备源头厂家，ZQ-LD661LGF 高精密单液螺杆阀点胶机出厂前完成视觉校准、丝杆精度检测、长时间老化测试，运行稳定。可提供上门装机调试、操作工培训、胶水工艺试打，配套远程技术支持、故障快速响应；支持根据工件尺寸、胶水特性做非标定制改造，助力精密点胶工序自动化升级。
